Metalografické rezacie stroje: typy, výber a sprievodca

Čo je a Metalografický rezací stroj ?

Metalografický rezací stroj - tiež nazývaný metalografický rezací stroj, metalografický rezací stroj alebo metalografická rezačka - je presný nástroj používaný na rezanie kovových, keramických, kompozitných alebo minerálnych vzoriek pri príprave na mikroskopické vyšetrenie. Definujúcou požiadavkou, ktorá oddeľuje metalografické rezacie zariadenie od bežných kovoobrábacích píl je minimálne poškodenie mikroštruktúry vzorky na povrchu rezu a v jeho blízkosti : žiadna zóna ovplyvnená teplom, žiadna mechanická deformácia, žiadne rozmazanie mäkkých fáz a žiadne praskanie krehkých fáz.

Metalografická príprava vzorky začína rezaním. Všetko, čo nasleduje – montáž, brúsenie, leštenie, leptanie a mikroskopické vyšetrenie – závisí výlučne od kvality počiatočného rezu. Sekcia vytvorená nadmerným teplom alebo tlakom prináša artefakty, ktoré sú pod mikroskopom nerozoznateľné od skutočných defektov materiálu, čo znehodnocuje analýzu. Výber a obsluha správneho metalografického rezacieho zariadenia pre každú triedu materiálu je preto základnou zručnosťou prípravy laboratórnych vzoriek.

Trh metalografických rezačiek sa delí na dva hlavné typy nástrojov — abrazívne rezacie stroje a presné nízkorýchlostné píly — každý optimalizovaný pre rôzne kategórie materiálov a požiadavky na kvalitu. Pochopenie možností a obmedzení každého typu je nevyhnutné pre každé laboratórium špecifikujúce zariadenie na prípravu kovových vzoriek.

Typy metalografických deliacich zariadení

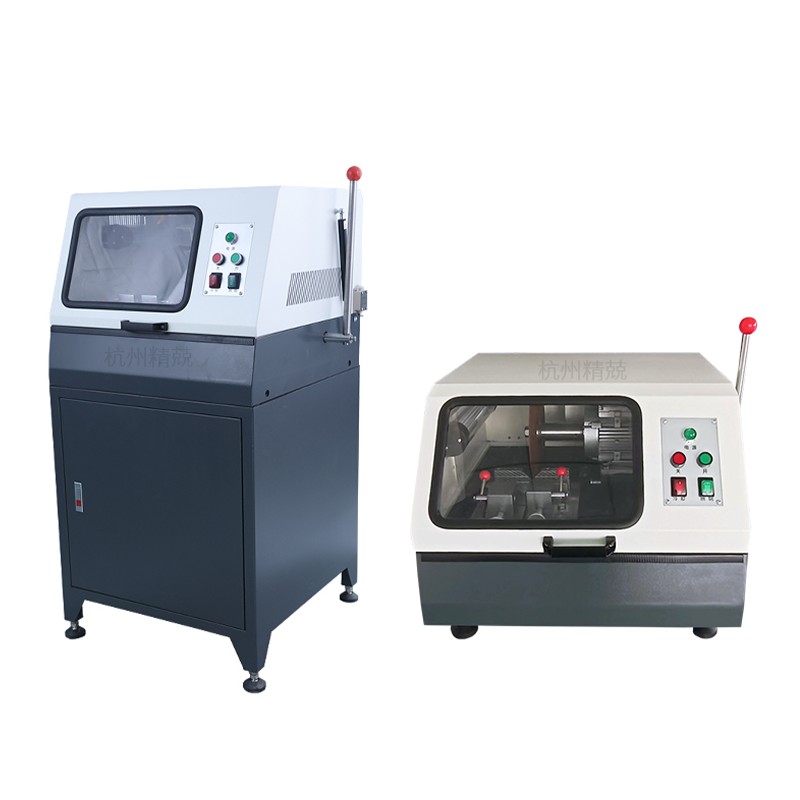

Metalografická brúsna fréza (rezací stroj)

Metalografická brúsna fréza – tiež známa ako metalografická rezacia píla, metalurgické rezacie zariadenie alebo rezacia píla na prípravu vzoriek – používa tenké rotujúce brúsne kotúče na rezanie vzoriek skôr brúsením ako pílením. Kotúč je lepený brúsny kotúč (oxid hlinitý pre železné materiály, karbid kremíka pre neželezné a keramiku), ktorý odoberá materiál obrusovaním pozdĺž roviny rezu. Priemery kotúčov sa zvyčajne pohybujú od 150 mm do 400 mm a otáčky vretena od 2 000 do 5 000 otáčok za minútu v závislosti od veľkosti stroja a materiálu.

Kritická premenná pri prevádzke brúsneho rozbrusovacieho stroja je generovanie tepla na reznom rozhraní . Abrazívne rezanie prirodzene vytvára trecie teplo; ak nie je kontrolované, toto teplo zvyšuje teplotu vzorky nad prahy fázovej transformácie alebo popúšťania – tým sa mení samotná mikroštruktúra, ktorú má rez vystaviť na analýzu. Moderné metalografické deliace stroje to riešia povodňové chladiace systémy ktoré privádzajú reznú kvapalinu priamo na rozhranie kotúč-vzorka počas rezu, pričom udržiavajú teplotu vzorky pod 50–60 °C aj pri dlhých rezoch cez husté legované ocele.

Metalografické brúsne frézy sa ďalej delia podľa ich podávacieho mechanizmu:

• Ručné rezacie stroje: Operátor aplikuje posuvnú silu ručne cez otočné rameno. Vhodné pre mäkké až stredne tvrdé materiály a strednú priepustnosť. Nižšie kapitálové náklady, ale konzistentnosť podávacej sily závisí od zručností operátora.
• Automatické rezacie stroje: Posuvová sila je aplikovaná motorizovaným pohonom (elektromechanickým alebo pneumatickým) s programovateľnou rýchlosťou posuvu a silovými parametrami. Automatické stroje na rezanie preparátov poskytujú konzistentnejšiu kvalitu rezu, umožňujú bezobslužnú prevádzku pri dávkovom reze a sú nevyhnutné pre tvrdé, krehké alebo vysokohodnotné vzorky, kde by nekonzistentný posuv spôsobil zaťaženie kotúča alebo zlomenie vzorky.

Metalografická nízkorýchlostná píla (precízny stroj na rezanie rezov)

Metalografická nízkorýchlostná píla – tiež označovaná ako stroj na presné rezy, metalografická rezacia píla alebo stroj na prípravu metalografických vzoriek pre jemné vzorky – pracuje pri výrazne nižších rýchlostiach kotúča (100 – 500 ot./min.) a používa skôr diamantový plátkový kotúč než brúsny kotúč. Kombinácia nízkej rýchlosti rezu a extrémne tenkej štrbiny diamantového kotúča ( 0,1–0,5 mm oproti 0,5–1,5 mm pre brúsne kotúče ) vytvára zanedbateľné teplo a prakticky žiadnu mechanickú deformáciu vo vzorke.

Nízkorýchlostná píla aplikuje zaťaženie prostredníctvom vlastného mechanizmu alebo pružinového podávacieho mechanizmu namiesto poháňaných pohonov, čo umožňuje veľmi ľahké, kontrolované sily, ktoré zachovávajú aj tie najkrehkejšie mikroštrukturálne prvky. To z neho robí nástroj voľby pre:

• Elektronické súčiastky a obvodové dosky — tenké spájkované spoje, intermetalické vrstvy a medené stopy vyžadujú rezanie bez poškodenia, aby bolo možné preskúmať prierezy bez rozmazania alebo prasknutia
• Krehké a porézne materiály — keramika, povlaky žiarovým striekaním, spekané karbidy a geologické vzorky, ktoré by sa zlomili pri silách abrazívneho delenia
• Biologické a mineralogické vzorky — kosti, zubná sklovina, minerálne rezy pre petrografiu a podobné heterogénne materiály
• Tenké rezy na prípravu vzorky TEM — kde štartovací rez musí byť vykonaný čo najbližšie k cieľovej oblasti s minimálnou možnou vrstvou poškodenia pod povrchom
• Mäkké kovy a nátery — zliatiny zlata, india, cínu a mäkkej spájky, ktoré sa pri abrazívnych podmienkach kotúča katastrofálne rozmazávajú

Kompromisom pre túto presnosť je priepustnosť: nízkorýchlostná píla môže vyžadovať 15 – 60 minút na dokončenie rezu, ktorý by brúsna fréza dokončila za menej ako dve minúty. Pre vysokohodnotné alebo nenahraditeľné exempláre sú tieto časové náklady úplne opodstatnené; pre bežné rezanie oceľových tyčí pri kontrole kvality výroby to tak nie je.

Rezné kotúče a čepele: Srdce metalografického rezacieho zariadenia

Výber kotúča a čepele je najdôležitejším rozhodnutím pri metalografickom reze. Nesprávny kotúč pre rezaný materiál vytvára nadmerné teplo, rýchle opotrebovanie kotúča a nízku kvalitu rezu bez ohľadu na kvalitu stroja. Správny kotúč pre daný materiál vytvára čistú, chladnú časť bez artefaktov s prijateľnou životnosťou kotúča a rýchlosťou rezania.

Brúsne rezné kotúče

Brúsne rozbrusovacie kotúče sú špecifikované typom brusiva, tvrdosťou spoja a štruktúrou (poréznosťou). Všeobecné pravidlá výberu sú:

• Kolesá z oxidu hlinitého (Al₂O₃). — pre železné materiály: uhlíkové ocele, legované ocele, nehrdzavejúce ocele, nástrojové ocele a liatiny. Oxid hlinitý je tvrdší ako železo a poskytuje efektívne rezanie bez nadmerného opotrebovania kotúča v týchto materiáloch.
• Kolesá z karbidu kremíka (SiC). — pre neželezné materiály (hliník, meď, mosadz, bronz, titán, zliatiny horčíka), keramiku a žiaruvzdorné materiály. Karbid kremíka je ostrejší a reže s menšou tvorbou tepla v mäkších, tepelne citlivejších neželezných zliatinách.
• Tvrdosť spoja: Používajú sa kolieska s mäkkou väzbou (označenie triedy B alebo C vo väčšine systémov). tvrdé materiály — spojivo rýchlo uvoľňuje opotrebované brúsne zrná, čím odhaľuje čerstvé rezné hrany a zabraňuje skĺznutiu kotúča. Používajú sa kotúče s tvrdou väzbou (trieda E–H). mäkké materiály — pevnejšie spojenie udrží brúsne zrná dlhšie, čím zabraňuje príliš rýchlemu opotrebovaniu kotúča v materiáloch s nízkou odolnosťou.
• Vystužené vs. nevystužené: Laboratórne metalografické rezacie kotúče sú vystužené sklenenými vláknami pre bezpečnosť pri vysokých otáčkach rezacích strojov. Nevystužené kolesá sa nikdy nesmú používať na motorovom rozbrusovacom zariadení.

Diamantové plátkové kotúče pre nízkorýchlostné píly

Diamantové plátkové kotúče pre stroje na presné rezanie sú špecifikované koncentráciou diamantu, typom väzby (kovová väzba, živicová väzba) a hrúbkou čepele. Vyššia koncentrácia diamantov poskytuje dlhšiu životnosť čepele pri vyšších nákladoch; čepele so živicovým spojivom sú agresívnejšie a rýchlejšie rezanie; čepele s kovovou väzbou sú odolnejšie a lepšie sa hodia na tvrdé, husté materiály, ako sú slinuté karbidy a pokročilá keramika. Výber hrúbky čepele riadi šírku zárezu a stratu materiálu – pre vzorky s vysokou hodnotou alebo keď sa vyžaduje presné umiestnenie prvkov, tenšie čepele minimalizujú materiál odoberaný pri každom reze.

Kľúčové špecifikácie pri výbere metalografických deliacich strojov

Špecifikácia zariadenia na prípravu kovových vzoriek vyžaduje zosúladenie výkonových parametrov stroja s veľkosťou vzorky, typom materiálu, požiadavkami na priepustnosť a štandardmi kvality laboratória. Nasledujúce parametre sú najdôležitejšie hodnotiace kritériá:

Maximálna veľkosť vzorky a kapacita upnutia

Zverák na vzorky alebo upínací systém definuje maximálny prierez, ktorý možno bezpečne držať pri rezaní. Laboratórne metalografické brúsne frézy sa zvyčajne prispôsobujú prierezom vzoriek od niekoľkých milimetrov až po Priemer 60-80 mm pre stolové modely a až 150 mm alebo viac pre stojace výrobné zariadenia na porciovanie. Upínací systém musí držať vzorku pevne bez toho, aby umožňoval akýkoľvek pohyb počas rezu – akýkoľvek bočný pohyb vzorky, keď je kotúč v kontakte, vytvára zakrivený povrch rezu a môže katastrofálne zlomiť brúsny kotúč.

Rýchlosť kolies alebo čepele a variabilné ovládanie rýchlosti

Brúsne rezacie stroje zvyčajne pracujú pri pevných otáčkach vretena v rozsahu 2 800 – 3 500 otáčok za minútu pre štandardné priemery kotúčov. Regulácia premenlivej rýchlosti je výhodná pre laboratóriá, ktoré rezajú rôzne typy materiálov — nižšie rýchlosti znižujú tvorbu tepla v tepelne citlivých neželezných zliatinách, zatiaľ čo na efektívne rezanie oceľových profilov s veľkým priemerom môže byť potrebná maximálna rýchlosť. Nízkorýchlostné píly s plynule meniteľnými otáčkami (typicky 1–500 ot./min.) poskytujú maximálnu flexibilitu pre prispôsobenie parametrov rezu každému materiálu a špecifikácii kotúča.

Riadenie sily posuvu a automatizácia

Automatické metalografické rezacie stroje riadia silu posuvu prostredníctvom servomotorov alebo pneumatických akčných systémov s užívateľsky programovateľnými nastaveniami sily a rýchlosti posuvu. Posuv riadený silou — kde stroj udržuje konštantnú prítlačnú silu bez ohľadu na odpor materiálu — je lepší ako posuv s riadenou rýchlosťou pre heterogénne vzorky (napr. kompozity alebo vzorky zvaru prechádzajúce viacerými materiálovými zónami), pretože sa automaticky prispôsobuje miestnej tvrdosti materiálu a zabraňuje preťaženiu kotúča v tvrdých fázach. Najlepšie automatické stroje na metalurgickú prípravu vzoriek kombinujú programovateľné silové profily s detekciou jemného začiatku a konca rezu, aby sa minimalizovalo opotrebovanie kotúča a poškodenie vzorky počas cyklu rezania.

Dizajn chladiaceho systému

Dodávka chladiacej kvapaliny priamo určuje teplotu vzorky počas abrazívneho rezania. Efektívne chladiace systémy na metalografických rezacích zariadeniach poskytujú 3-10 litrov za minútu reznej kvapaliny cez dýzy umiestnené na oboch stranách kotúča na rozhraní rezu, čím sa zabezpečí zaplavenie celej oblasti rezu počas rezu. Recirkulačné chladiace systémy s usadzovacími nádržami a filtráciou predlžujú životnosť chladiacej kvapaliny a zabraňujú hromadeniu triesok v zóne rezu. Pre laboratóriá, ktoré sa obávajú kontaminácie vzoriek chladivom (dôležité pre následnú chemickú analýzu), sú alternatívou chladiace systémy s čistou vodou alebo suché krájanie so špeciálne formulovanými nízkoteplotnými kolesami.

Vibrácie a tuhosť

Tuhosť stroja – odpor rámu, vretena a upínacieho systému voči vychýleniu pri rezných silách – priamo ovplyvňuje rovinnosť a rovnobežnosť povrchu rezu. Vibrácie počas rezania spôsobujú zvlnenie na povrchu rezu, ktoré sa musí odstrániť dodatočnými krokmi brúsenia, plytvaním materiálu vzorky a časom prípravy. Liatinové alebo zvárané oceľové rámy strojov, presné vretenové ložiská s definovanými toleranciami hádzania a antivibračné uchytenia základne charakterizujú vysokokvalitné metalografické zariadenie na rezanie preparátov. Zverejnené špecifikácie hádzania vretena z ≤0,01 mm TIR odlíšiť presné nástroje od rezacích strojov na úrovni výroby.

Osvedčené postupy pre rezanie metalografických vzoriek: Predchádzanie bežným chybám

Dokonca aj pri správnom výbere stroja a kotúča zlá prevádzková prax prináša artefakty, ktoré ohrozujú metalografickú analýzu. Nasledujúce postupy odrážajú nahromadené laboratórne skúsenosti z prípravy metalurgických vzoriek:

• Nikdy nerežte nasucho brúsnymi kotúčmi. Jediný suchý rez – dokonca aj krátky – môže zvýšiť povrchové teploty ocele nad 200 °C, čo spôsobí temperovanie martenzitických štruktúr a zavedie bielu leptanú vrstvu detekovateľnú pod optickou mikroskopiou. Pred začatím rezu vždy skontrolujte prietok chladiacej kvapaliny.
• Pred rezaním namontujte krehké alebo porézne vzorky. Tepelne striekané nátery, penové materiály a porézne spekané výlisky by mali byť pred rezaním vákuovo impregnované epoxidovou živicou, aby sa predišlo vytiahnutiu a zrúteniu pórov počas rezania. Živica podporuje mikroštruktúru počas všetkých nasledujúcich krokov prípravy.
• Ponechajte dostatočnú vzdialenosť od objektov záujmu. Samotná odrezaná tvár obsahuje určitý stupeň poškodenia – dokonca aj pri najlepšom postupe rezu. Odrežte aspoň 1–2 mm od kritického prvku (línia zvaru, rozhranie povlaku, hrot trhliny) a pred vystavením prvku na preskúmanie odstráňte poškodenú vrstvu brúsením.
• Použite vhodnú silu posuvu pre materiál. Nadmerná sila posuvu pri brúsení rezov – najmä pri tvrdých, krehkých materiáloch – spôsobuje vychýlenie kotúča, zakrivené rezy a tepelné špičky. Začnite s minimálnou silou, ktorou sa dosiahne stabilný postup rezania, a zvýšte ju iba vtedy, ak je pozorované zasklenie kotúča (strata rezného účinku).
• Brúsne kotúče pravidelne obliekajte. Glazovaný alebo zaťažený brúsny kotúč reže pomaly, vytvára prebytočné teplo a pri zvýšenej posuvnej sile sa môže zlomiť. Pri prvých príznakoch zníženej účinnosti rezu ošetrite kotúč jednobodovým diamantovým orovnávačom alebo orovnávacou tyčinkou.
• Zaznamenajte parametre rezu pre každú vzorku. V kontexte analýzy porúch a výskumu dokumentovanie typu stroja, špecifikácie kolesa, typu chladiacej kvapaliny, sily posuvu a trvania rezu pre každú vzorku vytvára revíznu stopu, ktorá umožňuje identifikovať a rozlíšiť akýkoľvek artefakt rezu od skutočných defektov materiálu počas fázy hlásenia.

Metalografické rezacie zariadenie v kontexte: Kompletný pracovný postup prípravy vzorky

Metalografické deliace zariadenie je prvým krokom v definovanej postupnosti prípravy. Pochopenie toho, kde rezanie zapadá do širšieho pracovného postupu, objasňuje, prečo má kvalita rezu taký neúmerný vplyv na konečné analytické výsledky.

1. Delenie — metalografický rezací stroj alebo nízkorýchlostná píla vyrobí počiatočný rez. Kvalita rezu určuje, koľko materiálu treba pri následnom brúsení odobrať, aby sa dosiahol nepoškodený povrch.
2. Montáž — sekcia je zapuzdrená do termosetovej alebo za studena vytvrdzovanej živice (epoxidová, fenolová, akrylová), aby sa vytvoril štandardizovaný puk, s ktorým sa dá manipulovať v nasledujúcich krokoch, a na podporu hrán vzoriek a krehkých prvkov počas leštenia.
3. Brúsenie — postupnými prechodmi na brúsne papiere (SiC alebo s diamantovým spojivom) s zmenšujúcou sa zrnitosťou sa odstráni poškodená vrstva z rezu a vytvorí sa rovný, rovný povrch. Požadovaná hĺbka mletia je priamo úmerná závažnosti poškodenia pri krájaní — vysokokvalitné krájanie skracuje čas brúsenia o 30–50 % v porovnaní so slabo kontrolovaným krájaním.
4. Leštenie — diamantová suspenzia alebo leštenie koloidným oxidom kremičitým na plátkoch odstraňuje zostávajúce škrabance po brúsení a vytvára zrkadlový povrch bez deformácií. Konečná drsnosť povrchu na leštených metalografických vzorkách je typicky Ra <0,01 µm.
5. Leptanie — chemické alebo elektrolytické leptanie odhaľuje hranice zŕn, fázové hranice a mikroštrukturálne vlastnosti selektívnym napadnutím rôznych fáz a orientácií. Najbežnejšie používané leptadlo pre uhlíkové a nízkolegované ocele je 2–4 % Nital (kyselina dusičná v etanole); austenitické nehrdzavejúce ocele používajú Kallingovo činidlo alebo elektrolytické leptanie v kyseline šťaveľovej.
6. Vyšetrenie — Na pripravenom povrchu sa vykonáva optická mikroskopia, skenovacia elektrónová mikroskopia (SEM), difrakcia spätného rozptylu elektrónov (EBSD), energeticky disperzná röntgenová spektroskopia (EDS) a testovanie tvrdosti, aby sa charakterizovala mikroštruktúra materiálu, fázové zloženie, veľkosť zŕn, obsah inklúzií, hrúbka povlaku a morfológia defektu.

Investícia do vysokokvalitného metalografického rezacieho zariadenia a správneho výberu kotúča prináša návratnosť zloženia v každom nasledujúcom kroku prípravy – skrátenie času brúsenia, zachovanie geometrie vzorky, ochrana krehkých prvkov a zabezpečenie toho, aby mikroštruktúra pozorovaná pod mikroskopom bola skutočnou mikroštruktúrou materiálu, nie artefaktom prípravy.
