Kompletný sprievodca zariadením a spotrebným materiálom na metalografické predspracovanie

Základ presnej metalografickej analýzy: Príprava vzorky

Zariadenia na metalografické predspracovanie a spotrebný materiál tvoria kritickú prvú fázu pracovných postupov charakterizácie materiálov. Predtým, ako vzorka dosiahne mikroskop – či už ide o optickú, skenovaciu elektrónovú alebo elektrónovú difrakciu spätného rozptylu elektrónov – musí byť jej povrch pripravený na štandard, ktorý odhaľuje skutočné mikroštrukturálne vlastnosti bez vnášania artefaktov z rezov, montáže alebo abrázie. Zle pripravenú vzorku nemožno v štádiu zobrazovania opraviť ; deformačné vrstvy, reliéfne, rozmazané a vyťahovacie dutiny vytvorené počas prípravy sú trvalé a vedú k zavádzajúcim analytickým výsledkom.

Sekvencia predspracovania sleduje definovaný postup: rezanie → montáž → rovinné brúsenie → hrubé leštenie → jemné leštenie → konečné leštenie → leptanie. Každý stupeň závisí od správnej kombinácie schopností zariadenia a výberu spotrebného materiálu. Sortiment spotrebného materiálu – metalografický mozaikový prášok, leštiace utierky, tekutý oxid hlinitý, diamantová suspenzia a koloidné roztoky oxidu kremičitého – každý má v rámci tejto sekvencie špecifickú funkciu a nie je zameniteľný.

Metalografické zariadenia na predbežné spracovanie : Základné nástroje

Kompletné laboratórium na metalografickú prípravu vyžaduje sadu nástrojov, z ktorých každý je skonštruovaný pre špecifickú fázu spracovania vzorky. Výber zariadenia musí brať do úvahy tvrdosť materiálu vzorky, požiadavky na priepustnosť a špecifikáciu povrchovej úpravy, ktorú vyžadujú následné analytické techniky.

Zariadenia na rezanie a rezanie

Brúsne rezacie stroje a presné diamantové drôtové píly sú dve hlavné technológie rezania, ktoré sa používajú v metalografických laboratóriách. Brúsne rezacie stroje používajte rezné kotúče spojené živicou alebo gumou, ktoré sa otáčajú rýchlosťou 2 800 – 3 500 ot./min. s nepretržitým zaplavovaním chladivom, aby sa minimalizovali zóny tepelného poškodenia. Pre zliatiny železa sú štandardom kolesá z oxidu hliníka; pre neželezné a keramické materiály sú výhodné kotúče z karbidu kremíka. Presné rezacie stroje vybavené zverákom na vzorky a riadením rýchlosti posuvu dosahujú deformačné vrstvy vyvolané krájaním menej ako 50 µm v kalených oceliach v porovnaní s 200–500 µm pri ručne ovládaných uhlových brúskach. Diamantové drôtové píly pracujú pri výrazne nižších rezných silách a sú správnou voľbou pre krehkú keramiku, polovodičové materiály a archeologické vzorky, kde je prvoradá minimalizácia mechanického poškodenia.

Montážne lisy

Lisy na montáž za horúca zapuzdrujú narezané vzorky do termosetovej alebo termoplastickej živice pri kontrolovanej teplote a tlaku. Štandardné prevádzkové parametre pre fenolové a epoxidové montážne hmoty sú 150 – 180 °C pri 250 – 300 baroch , podržte 4–8 minút, po ktorých nasleduje vodou chladený cyklus uvoľnenia tlaku. Moderné automatické montážne lisy vykonávajú celý cyklus bez zásahu operátora a poskytujú konzistentnú geometriu montáže – kritickú pre automatizované leštiace systémy, ktoré používajú držiaky vzoriek s pevnými toleranciami výšky. Priemer montážneho lisovacieho valca (25 mm, 30 mm, 40 mm a 50 mm sú štandardné) určuje veľkosť držiaka a musí zodpovedať priemeru držiaka vzorky leštiaceho systému v laboratóriu.

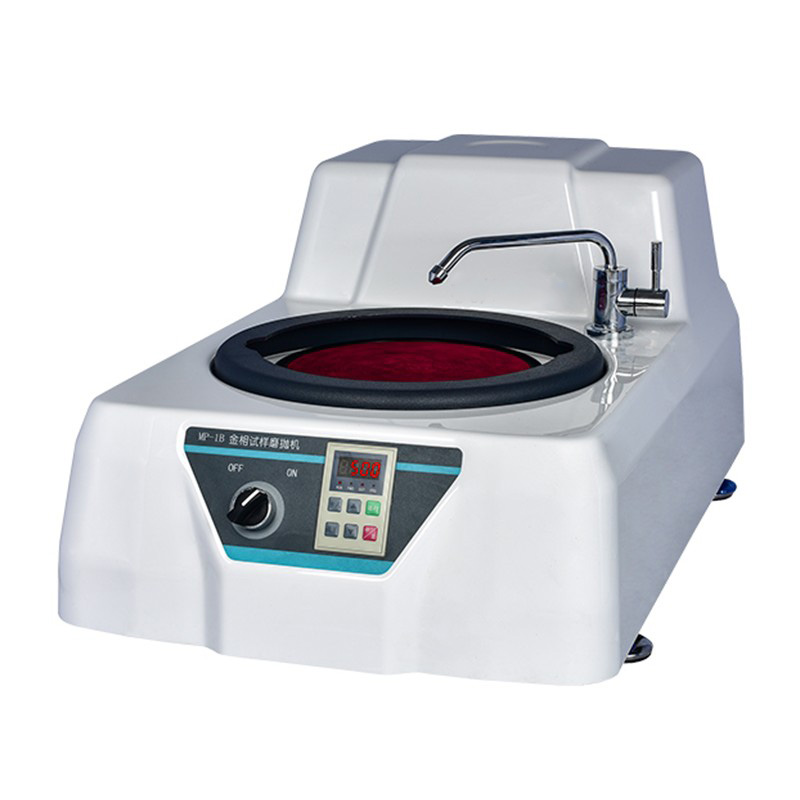

Brúsne a leštiace systémy

Automatizované brúsne a leštiace stroje sú najvplyvnejšou investíciou do zariadenia v metalografickom laboratóriu. Poloautomatické a plne automatické systémy používajú rotačnú dosku s protibežnou vzorkovou hlavou, ktorá aplikuje programovateľný prítlak (zvyčajne 10–50 N na vzorku ), rýchlosť otáčania (50–300 otáčok za minútu) a čas spracovania pre každý krok spotrebného materiálu. Reprodukovateľnosť automatizovaných systémov eliminuje variabilitu medzi operátorom v povrchovej úprave a retencii hrán – dva najbežnejšie zdroje chýb spôsobených prípravou v pracovných postupoch manuálneho leštenia. Centrálne silové systémy pôsobia silou na celú zostavu držiaka vzorky; jednotlivé silové systémy aplikujú riadenú silu na každú vzorku nezávisle, čo sa vyžaduje pri spracovaní vzoriek s rôznou tvrdosťou v rovnakom držiaku.

Metalografický mozaikový prášok: Výber a výkon montážnej zmesi

Metalografický mozaikový prášok – tiež označovaný ako montážna živica alebo zalievacia hmota – plní viacero funkcií nad rámec jednoduchého držania vzorky vo vhodnej geometrii. Montážny materiál musí podopierať hranu vzorky počas brúsenia a leštenia, aby sa zabránilo zaobleniu, odolávať rozpúšťadlám a leptadlám použitým v nasledujúcich prípravných krokoch a poskytovať dostatočný kontrast tvrdosti so vzorkou, aby sa predišlo rozdielnemu reliéfnemu lešteniu.

Hlavné typy montážnych zmesí a kritériá ich výberu sú:

• Fenolový (bakelitový) prášok — Štandardná voľba pre železné zliatiny a väčšinu priemyselných kovov, kde zachovanie hrán nie je kritické. Vytvrdzuje na tvrdý, nepriehľadný držiak s tvrdosťou podľa Vickersa približne 35–45 HV. Odolný voči väčšine leptadiel vrátane nitalu a Kellerovho činidla. Teplota spracovania: 150–160°C.
• Prášok diallylftalátu (DAP). — Uprednostňuje sa, keď sa vyžaduje lepšia retencia hrán, ako sú nátery, cementované vrstvy a povrchové úpravy. Montážne prvky DAP sú tvrdšie ako fenolové (50–60 HV) a vykazujú menšie zmrštenie počas vytvrdzovania, čím sa vytvára lepší kontakt medzi vzorkou a montážou a znižuje sa riziko vzniku medzery, ktorá vedie k zaobleniu hrán.
• Epoxidový prášok plnený minerálmi — Používa sa pre vzorky vyžadujúce maximálnu retenciu hrán a chemickú odolnosť. Častice plniva (zvyčajne oxid hlinitý alebo karbid kremíka) zvyšujú tvrdosť montáže na 60–80 HV a zlepšujú leštiteľnosť na úroveň bližšiu úrovni mnohých kovových vzoriek, čím sa znižuje rozdielový reliéf.
• Vodivý montážny prášok — Fenolové zlúčeniny plnené grafitom alebo meďou, ktoré vytvárajú elektricky vodivé montážne prvky na analýzu SEM a EBSD bez potreby naprašovania. Hodnoty vodivosti 10⁻² až 10⁻¹ S/cm sú dosiahnuteľné prípravkami naplnenými meďou.

V prípade vzoriek citlivých na teplo – spájky, polyméry a zliatiny s nízkou teplotou topenia – epoxidové alebo akrylové systémy vytvrdzované za studena úplne nahradia montáž lisovaním za tepla, pričom vytvrdzujú pri izbovej teplote a pri minimálnom tlaku počas 8–24 hodín.

Metalografická leštiaca handrička: Načepovanie, tvrdosť a prispôsobenie aplikácie

Výber lešticej utierky je jedným z najdôslednejších rozhodnutí o spotrebnom materiáli v metalografickej príprave, pretože utierka riadi geometriu rezu brúsnej suspenzie použitej v každom kroku leštenia. Materiál tkaniny, výška vlasu a tvrdosť určujú, ako sú abrazívne častice zadržiavané a ako voľne sa pohybujú po povrchu vzorky – priamo ovplyvňujú rýchlosť úberu materiálu, hĺbku škrabancov a tvorbu reliéfu.

Bežnou chybou pri príprave je použitie handričky s nadmernou výškou vlasu v štádiu diamantového leštenia. Utierky s vysokým vlasom umožňujú voľným pohybom abrazívnych častíc a prijímaniu náhodných orientácií, čím vytvárajú viacsmerné poškriabanie a zvýšenú úľavu medzi fázami rôznej tvrdosti. Tvrdé utierky s nízkym vlasom používané s diamantovými závesmi vytvárajú smerovejšie a plytšie škrabance ktoré sú účinne odstránené v nasledujúcom kroku leštenia.

Leštiace abrazívne kvapaliny: Porovnanie diamantu, oxidu hlinitého a oxidu kremičitého

Tri hlavné skupiny leštiacich brúsnych kvapalín používaných v metalografickej preparácii – diamantová suspenzia, leštiaca kvapalina na báze oxidu hlinitého a koloidný oxid kremičitý – zaberajú odlišné pozície v postupnosti prípravy a vyberajú sa na základe pripravovaného materiálu, požadovanej povrchovej úpravy a následnej analytickej techniky.

Diamantová leštiaca kvapalina

Diamantové leštiace suspenzie sú primárnym brusivom pre hrubé a stredné leštenie. Syntetické monokryštalické alebo polykryštalické diamantové častice sú suspendované buď v nosiči na vodnej alebo olejovej báze v koncentráciách 0,1-2,0 karátov na 100 ml . Stupne veľkosti častíc sa pohybujú od 9 µm (hrubé) cez 6 µm, 3 µm, 1 µm a 0,25 µm (jemné), pričom každý krok odstraňuje škrabanú vrstvu spôsobenú predchádzajúcou triedou. Tvrdosť diamantu 10 na Mohsovej stupnici ho robí účinným na všetkých kovových a keramických materiáloch, vrátane kalených ocelí nad 65 HRC, karbidu volfrámu a keramiky z oxidu hlinitého, ktoré nemožno leštiť mäkšími abrazívami. Diamantové suspenzie na vodnej báze sú kompatibilné s väčšinou leštiacich utierok a sú štandardnou voľbou pre automatizované systémy; suspenzie na báze oleja znižujú vodnú koróziu reaktívnych kovov, ako sú hliníkové zliatiny a horčík.

Alumina Leštiaca kvapalina

Leštiace suspenzie oxidu hlinitého (Al₂O₃) sa používajú predovšetkým na medzileštenie až finálne leštenie neželezných kovov, zliatin medi, hliníka a titánu. Dostupné vo forme alfa-oxidu hlinitého (monokryštalický, tvrdší, agresívnejší) a gama-oxidu hlinitého (polykryštalický, mäkší, vytvára jemnejšiu povrchovú úpravu) s veľkosťou častíc 0,05 um, 0,3 um a 1,0 um . Suspenzie oxidu hlinitého sa typicky nanášajú na vlnené alebo syntetické tkaniny so stredným vlasom a dosahujú hodnoty drsnosti povrchu Ra < 5 nm na hliníkových zliatinách. Kľúčovým obmedzením oxidu hlinitého je jeho tendencia ukladať sa do mäkkých kovov – najmä čistého hliníka a medi – zanechávajúc biele zvyšky viditeľné pod mikroskopom, ktoré možno nesprávne identifikovať ako častice druhej fázy. Dôkladné ultrazvukové čistenie v izopropanole po leštení oxidu hlinitého je nevyhnutné pred pristúpením k leptaniu alebo SEM skúmaniu.

Leštiaci prostriedok na báze oxidu kremičitého (koloidný oxid kremičitý).

Suspenzie koloidného oxidu kremičitého – bežne označované ako OPS (oxidová leštiaca suspenzia) – sú štandardným finálnym leštiacim brusivom na prípravu vzoriek EBSD a pre materiály, kde sa vyžaduje najvyššia kvalita povrchu. Častice koloidného oxidu kremičitého 0,02 až 0,06 um v mierne alkalickom nosiči (pH 9,5–10,5) vykonávať súčasne mechanické obrusovanie aj chemické rozpúšťanie deformovanej povrchovej vrstvy. Toto chemomechanické pôsobenie odstraňuje tenkú amorfnú deformačnú vrstvu, ktorá zostáva po diamantovom leštení - vrstvu, ktorá je neviditeľná v optickej mikroskopii, ale vytvára zlú kvalitu vzoru Kikuchi v EBSD. Koloidný oxid kremičitý je obzvlášť účinný na zliatiny titánu, superzliatiny niklu, nehrdzavejúce ocele a žiaruvzdorné kovy. Časy spracovania 15–45 minút na vibračnej leštičke alebo 2–5 minút na rotačnej leštičke s chemomechanickou handričkou sú typické. Alkalické pH vyžaduje starostlivé zaobchádzanie a dôkladné oplachovanie, aby sa predišlo zafarbeniu povrchu, a suspenzii koloidného oxidu kremičitého je potrebné zabrániť vysychaniu na povrchu látky alebo vzorky, pretože vysušený gél sa ťažko odstraňuje bez opätovného poškodenia povrchu.

Vytvorenie postupnosti prípravy: Priradenie vybavenia a spotrebného materiálu k materiálu

Efektívna metalografická príprava vyžaduje výber zariadenia a spotrebného materiálu ako integrovanej sekvencie a nie izolovane. Nasledujúce princípy riadia návrh poradia v rámci kategórií materiálov:

• Tvrdé železné zliatiny (ocele > 400 HV) — Horúca kompresná montáž s DAP alebo práškom plneným minerálom → SiC brúsne papiere zrnitosť 220/500/1200 → 9 µm diamant na tvrdej tkanine → 3 µm diamant na strednej tkanine → 1 µm diamant na tkanine s krátkym vlasom → koloidný oxid kremičitý na chemomechanickej tkanine pre EBSD alebo priame optické leptanie po 1 µm.
• Zliatiny hliníka — Epoxidový náter vytvrdzovaný za studena (aby sa zabránilo účinkom starnutia vplyvom tepla lisu) → SiC papiere → 3 µm diamant na strednej tkanine → 0,3 µm oxid hlinitý na mäkkej tkanine → 0,05 µm koloidný oxid kremičitý na vibračnej leštičke pre EBSD. Vyhnite sa nadmernému tlaku vo všetkých fázach leštenia, aby ste zabránili rozmazaniu mäkkej matrice.
• Slinuté karbidy a keramika — Fenolický alebo vodivý držiak → diamantový brúsny kotúč (70–125 µm) → 15 µm diamant na tvrdej tkanine → 6 µm diamant → 3 µm diamant → 1 µm diamant na tkanine s krátkym vlasom. Oxid hlinitý a koloidný oxid kremičitý sú vo všeobecnosti neúčinné na materiály tvrdšie ako 1 500 HV.
• Tepelné nástrekové nátery a viacvrstvové systémy — Pred montážou povysávajte epoxidovú impregnáciu, aby ste vyplnili pórovitosť náteru a zabránili vytiahnutiu → DAP alebo minerálom naplnený držiak → nízkotlakové brúsenie na minimalizáciu delaminácie náteru → postupnosť jemných diamantov so zníženou silou. Primárnym kritériom kvality je zachovanie okrajov; tvorba reliéfu medzi substrátom a náterom presahujúca 0,5 um robí meranie hrúbky povlaku nespoľahlivým.

Dokumentácia kompletnej postupnosti prípravy – vrátane modelu zariadenia, značky a triedy spotrebného materiálu, použitej sily, rýchlosti valca a času spracovania – pre každý typ materiálu umožňuje laboratóriám konzistentne reprodukovať výsledky medzi operátormi a v priebehu času, čo je základná požiadavka pre zariadenia na testovanie materiálov akreditovaných podľa ISO/IEC 17025.
